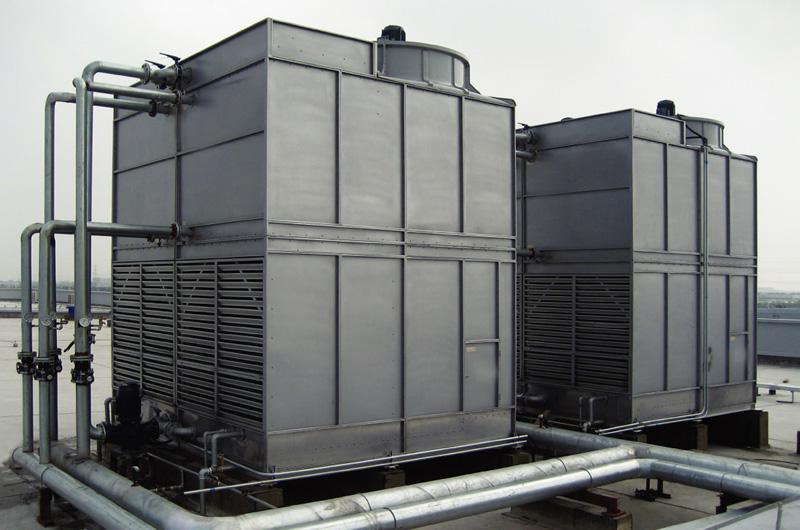

工業型方形逆流式冷卻塔

工業型方形逆流式冷卻塔電機采用優質低噪聲、高效率、全封閉式冷卻塔專用電機，Y系列戶防爆型電機，現場操作柱防爆型。防護等級IP55,絕緣等級F級、防爆等級EXdIIBT4、電壓380V,75KW。具有節能、高效、耐高溫、震動小、使用壽命長等優點。

工業型方形逆流式冷卻塔Vwg河北安來環保科技有限公司

1、電機Vwg河北安來環保科技有限公司
電機采用優質低噪聲、高效率、全封閉式冷卻塔專用電機，Y系列戶防爆型電機，現場操作柱防爆型。防護等級IP55,絕緣等級F級、防爆等級EXdIIBT4、電壓380V,75KW。具有節能、高效、耐高溫、震動小、使用壽命長等優點。電機安裝形式為臥式，在電機的上部裝有防雨罩。Vwg河北安來環保科技有限公司
2、風機Vwg河北安來環保科技有限公司
風機采用中空機翼型玻璃鋼葉片，風機出廠前進行平衡實驗，φ6,風量12*105 m³/h,風機傳動軸設有保護裝置。該風機具有塔機匹配合理、風量大、效率高、噪聲小，運轉平穩、風速均勻、壽命長、耐腐蝕等優點。Vwg河北安來環保科技有限公司
3、減速機Vwg河北安來環保科技有限公司
減速器采用冷卻塔專用減速器，減速機油位在風筒外，以便于油位監視。其運轉平穩、效率高、噪音小、溫升低、壽命長、潤滑可靠、檢修方便。Vwg河北安來環保科技有限公司
a.輪轂結構Vwg河北安來環保科技有限公司
輪轂結構采用雙夾板型式。該結構剛性好、機械強高、定位容易、便于拆裝，保證Vwg河北安來環保科技有限公司
  運行安全。Vwg河北安來環保科技有限公司
b.高強度輕質材料的固定座Vwg河北安來環保科技有限公司
固定座經科學的受力分析和計算，選用，經高新技術一次成形加工工藝成形，達到重量輕、耐腐蝕、經專門模具加工保證尺寸要求。Vwg河北安來環保科技有限公司
c.防腐處理Vwg河北安來環保科技有限公司
上下夾板表面經熱鍍鋅處理。高強度螺栓采用日本技術進行防腐處理。固定座為高強度鋁合金材料并在其表面再加一層防腐處理。Vwg河北安來環保科技有限公司

Vwg河北安來環保科技有限公司
d.優點Vwg河北安來環保科技有限公司
1.輪轂整體剛性好Vwg河北安來環保科技有限公司
2.重量輕Vwg河北安來環保科技有限公司
3.互換性好Vwg河北安來環保科技有限公司
4.轉動慣量小Vwg河北安來環保科技有限公司
5.防腐能力強Vwg河北安來環保科技有限公司
6.安裝、維護方便，運行平穩可靠。Vwg河北安來環保科技有限公司
傳動軸---碳鋼傳動軸Vwg河北安來環保科技有限公司
LF型風機采用碳鋼傳動軸Vwg河北安來環保科技有限公司
在減速器和電機之間不需要任何支撐，不需要過渡軸承座，安裝和維護都方便。我廠與高等院校合作，對傳動軸進行了模擬試驗，確定了精確的設計計算公式，確保聯軸器在安全范圍內可靠運行。Vwg河北安來環保科技有限公司
a.消除均化傳動軸的殘余應力。在加工過程的后期，合理均化傳動軸的殘余應力，保證傳動軸在工作狀態下其幾何形狀的穩定，從而使傳動軸能長期可靠安全地運轉。Vwg河北安來環保科技有限公司
b.特殊半聯軸器結構。Vwg河北安來環保科技有限公司
c.該件在出廠前，經過嚴格的動平衡調整，保證其運轉可靠安全。     Vwg河北安來環保科技有限公司
齒輪箱Vwg河北安來環保科技有限公司
齒輪箱由二級齒輪減速傳動，采用螺旋傘齒輪副和斜齒輪副相結合的傳動體系，具有結構緊湊，傳動功率大，運轉平穩可靠，低噪聲等特性。優化設計的傳動結構，特別是傳動比和傳動載荷的合理分布，使每只齒輪的運行達到最佳狀態。齒輪的材料為優質合金鋼，經過計算機控制動態碳勢變化的滲碳爐進行熱處理，使齒輪具有很好的機械性能，在齒輪表面和心部均得到理想的碳濃度及深度，齒面硬度分布均勻，硬度梯度平緩，有效硬化層達到設計要求，從而使齒輪的承載能力大大提高，保證了較高的抗磨性和抗沖擊能力。Vwg河北安來環保科技有限公司
HSRL系列減速機系垂直、平行軸減速機，即一級螺傘齒輪傳動加一級平行軸齒輪傳動。原理如圖一所示。Vwg河北安來環保科技有限公司
HSRL系列減速機設計制造符合CTI標準中指定使用的AGMA標準，同時即為ISO國際標準。制造精度符合GB10095標準要求，并按GB3480標準進行校合，（減速機使用系數按照KA=2選取）安全性較前系列提高50％。Vwg河北安來環保科技有限公司
HSRL系列是我廠最新一代產品，既凝聚著我廠十多年的風機制造經驗，也借鑒了國內外的先進經驗，并采用了全新的設計理念和設計方法：Vwg河北安來環保科技有限公司
（1）低振動設計Vwg河北安來環保科技有限公司
*通過增大軸承間跨度降低輸出軸部分的振動Vwg河北安來環保科技有限公司
*對稱性的安排葉輪支撐表面，提高減速機的穩定性Vwg河北安來環保科技有限公司
*對稱性的安排下支撐表面以平衡載荷、降低振動Vwg河北安來環保科技有限公司
*使用具有更高承載能力的軸承以提高穩定的承載能力Vwg河北安來環保科技有限公司
*通過有限元分析，最大限度的降低減速機的不平衡性Vwg河北安來環保科技有限公司
（2）高質量的齒輪箱體Vwg河北安來環保科技有限公司
*采用國際上通用，國內同行業率先采用的樹脂砂工藝，表面平滑光潔美觀。Vwg河北安來環保科技有限公司
*內腔油道同樣光潔，避免了石英砂鑄件不可避免的泥砂帶入箱體內。Vwg河北安來環保科技有限公司
*齒輪箱的剛度大大提高，保證最佳嚙合。Vwg河北安來環保科技有限公司
（3）更高的冷卻效率Vwg河北安來環保科技有限公司
*增大箱體的散熱面積已獲得更好的散熱性能Vwg河北安來環保科技有限公司
*新的冷卻風扇設計使空氣流量增加3倍（根據需要配置）Vwg河北安來環保科技有限公司
*提高冷卻風扇的位置獲得更好的氣流效果Vwg河北安來環保科技有限公司
*可根據需要內設冷卻系統Vwg河北安來環保科技有限公司
（4）簡單的潤滑系統，環保的密封設計Vwg河北安來環保科技有限公司
*標準的飛濺潤滑（可以添加油泵），動密封不可能泄漏Vwg河北安來環保科技有限公司
（5）低噪聲設計Vwg河北安來環保科技有限公司
*通過模態分析避免共振Vwg河北安來環保科技有限公司
*提高材料剛度保證齒輪的最佳嚙合狀態Vwg河北安來環保科技有限公司
（6）增大潤滑油的更換周期Vwg河北安來環保科技有限公司
*設計更大儲油能力Vwg河北安來環保科技有限公司
*良好的空冷性能降低潤滑油的工作溫度Vwg河北安來環保科技有限公司
（7）阻止反向旋轉Vwg河北安來環保科技有限公司
*可以根據用戶需要安裝逆止器Vwg河北安來環保科技有限公司
（8）方便的齒輪箱檢查蓋Vwg河北安來環保科技有限公司
*對齒輪箱內部進行檢查時不需要清除潤滑油Vwg河北安來環保科技有限公司
（9）防水防塵結構Vwg河北安來環保科技有限公司
*設計結構有效的阻止水和灰塵的侵入Vwg河北安來環保科技有限公司
（10）可靠的使用壽命Vwg河北安來環保科技有限公司
軸、軸承及齒輪按lg10基本額定壽命100000小時設計選取Vwg河北安來環保科技有限公司
軸和齒輪采用滲碳、淬火、磨齒工藝，齒面硬度HRC58±4Vwg河北安來環保科技有限公司
軸采用42CrMn，齒輪、齒軸采用20CrMnTi。（以上材料也可以根據用戶要求選取）Vwg河北安來環保科技有限公司
（11）使用本減速機的一些注意事項Vwg河北安來環保科技有限公司
*減速機工作環境溫度為45℃，發熱的最高油池溫度90℃。根據實際情況，環境溫度高于38℃須用冷卻設施（風冷或水冷）；低于0℃須采用預加熱措施。Vwg河北安來環保科技有限公司
*減速機可滿載起動(開車瞬時轉動負載200%)Vwg河北安來環保科技有限公司
*減速機暫停工作后，須定期（每星期）開機運轉數分鐘，以使內部各部分  保持潤滑及機體內表面防腐。Vwg河北安來環保科技有限公司
